Schimbătoare de căldură cu plăci şi garnituri

Technologie

Datorită inovațiilor noastre tehnice, schimbătoarele de căldură cu plăci cu garnituri Alfa Laval oferă performanțe, fiabilitate și funcționalitate remarcabile. Tehnologiile noastre avansate vă permit să optimizați procesele termice, ceea ce se traduce în economii de energie și costuri de operare mai mici.

Următoarele inovații tehnice permit un transfer mai eficient de căldură:

Forma plăcilor profilate optimizează transferul de căldură prin utilizarea unei suprafețe mari, dar compacte, prin care se face schimb de căldură între două medii care curg.

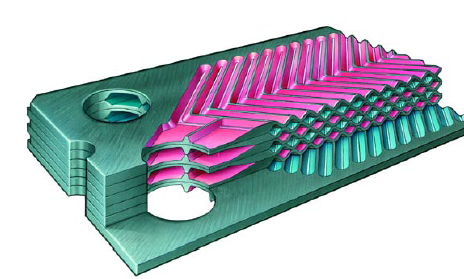

Plăcile schimbătoarelor de căldură sunt extrudate sub forma unui model în schelet. Atunci când plăcile sunt răsturnate cu 180° una față de alta, se formează canale între ele, permițând un flux turbulent de medii, generând coeficienți mari de transfer de căldură și condiții propice auto-curățării schimbătorului.

Schimbarea metodei de gofrare a plăcilor permite ca schimbătorul să fie utilizat în diferite procese, chiar și în cazul mediilor care conțin particule solide.

Zona de distribuție CurveFlow ™ optimizează fluxul media pentru o mai bună utilizare a întregii suprafețe a plăcii. Debitul îmbunătățit cu distribuție mai uniformă elimină zonele moarte, oferind o eficiență termică mai mare cu risc redus de contaminare. Acest lucru înseamnă, la rândul său, economii de energie, costuri de întreținere mai mici și fără griji cu privire la timpii de întrerupere neplanificați.

Beneficii:

• Minimizează riscul de contaminare, chiar și la debite scăzute
• Distribuție excelentă a fluidului în canale
• Eficiența termică crescută și riscul redus de contaminare economisesc energie și minimizează costurile de întreținere

Intrarea și ieșirea necirculare OmegaPort™ asigură economii de energie în două moduri: printr-o eficiență mai mare a transferului de căldură și prin costuri mai mici de pompare. Acest lucru se datorează faptului că un flux mai bun al mediilor crește debitul, reduce căderea de presiune și permite utilizarea optimă a suprafeței plăcii.

Beneficii:

• Eficiență termică mai mare
• Consum mai mic de energie

Designul plăcilor FlexFlow™ elimină compromisul dintre eficiența termică și căderea de presiune în aplicații cu debite volumetrice diferite. Schimbătorul de căldură este optimizat pentru eficiență termică maximă și pierderi minime de presiune atât pe partea caldă, cât și pe cea rece. Rezultatul este o productivitate mai mare cu până la 30%, cu mai puțină contaminare, asigurând o funcționare pe termen lung și rentabilă pe tot parcursul ciclului său de viață.

Beneficii:

• Eficiență mai mare cu până la 30%.
• Mai puțină poluare
• Performanță de lungă durată și rentabilă

Noua generație de schimbătoare de căldură cu plăci cu garnituri prezintă o canelură special concepută pentru garnitură, mutată mai aproape de marginea plăcii, rezultând o suprafață mai mare de transfer de căldură utilizabilă.

Beneficii:

• Economie de spațiu
• Eficiență termică maximă

Inovații tehnice pentru fiabilitate și siguranță operațională sporită

Structurile durabile bazate pe materiale robuste și procesele de fabricație sigure asigură încălzitoare cu plăci rezistente la scurgeri pe care vă puteți baza. Inovațiile noastre tehnice și beneficiile de producție în detaliu:

• Alinierea optimă a panoului
• Stabilitate optimă

• Alinierea optimă a panoului
• Stabilitate optimă

• Poziționare fiabilă a plăcii
• Întreținere ușoară

• Etanșare fiabilă
• Durată de viață mai lungă a etanșării
• Intervale extinse de întreținere

Inovații tehnice pentru întreținere ușoară și costuri reduse de întreținere

Fie că este vorba despre inspecție și întreținere sau adaptarea sistemului la noile condiții de proces: am dezvoltat schimbătoare de căldură cu plăci sigilate care pot fi deschise și închise cu ușurință. În acest scop, am proiectat structuri de cadru și plăci cu garnituri astfel încât operațiunile de întreținere precum recompresia și manipularea plăcilor să fie mai sigure și mai ușoare ca niciodată.

• Mai multă capacitate în mai puțin spațiu
• Service rapid și de încredere

• Fixare de etanșare de top
• Împiedică alunecarea sau ruperea sigiliilor

• Eliberare sigură și ușoară
• Nu sunt necesare unelte speciale
• Previne deteriorarea cadrului

• Reduce înălțimea dispozitivului
• Ușor de deschis și închis
• Previne blocajele

Conceptul din spatele unui schimbător de căldură este relativ simplu – încălzirea sau răcirea unui produs prin transferul căldurii între acesta și un altul.

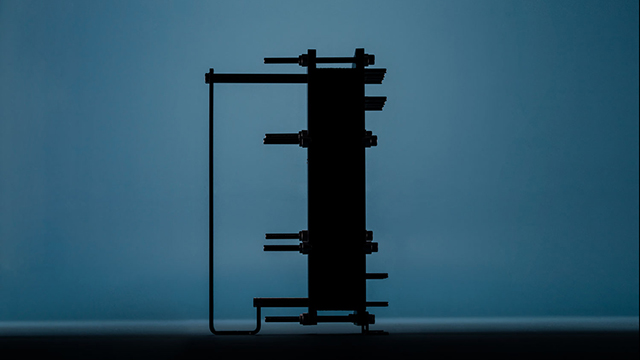

Într-un schimbător de căldură cu plăci și garnituri, plăcile sunt prevăzute cu garnituri elastomerice care etanșează canalele și direcționează în canale alternative. Pachetul de plăci este asamblat între o placă de batiu și o placă de presiune și este comprimat prin strângerea tiranților montați între aceste plăci. Plăcile de canal și placa de presiune sunt suspendate de la o bară de transport superioară și fixate în poziție de o bară de ghidare inferioară, ambele fiind fixate pe coloana de sprijin. Designul permite curățarea ușoară și modificarea simplă a capacității (prin eliminarea sau adăugarea plăcilor).

Zona de transfer de căldură a unui schimbător de căldură cu plăci și garnituri constă într-o serie de plăci ondulate, asamblate între placa de batiu și placa de presiune pentru a reține presiunea. Garniturile acționează ca etanșare între plăci. În mod normal, lichidele circulă contra-curent prin schimbătorul de căldură. Aceasta oferă cea mai eficientă performanță termică și permite temperaturi foarte apropiate, adică diferența de temperatură între produsul de proces de ieșire și produsul de service de intrare.

Pentru mediile cu temperatură sensibilă sau vâscoasă, fluxul de curent continuu poate fi utilizat pentru a permite lichidului cu cea mai scăzută temperatură să se atingă cu cel mai cald la intrarea în schimbătorul de căldură. Acest lucru reduce la minimum riscul supraîncălzirii sau înghețării mediului.

Plăcile sunt disponibile cu diferite adâncimi de presare unghiuri ale modelului chevron și diferite forme ondulate, toate proiectate și selectate cu grijă pentru a obține performanțe optime. În funcție de aplicație, fiecare gamă de produse are propriile sale caracteristici specifice ale plăcilor.

Zona de distribuție asigură distribuirea uniformă a fluidelor pe întreaga suprafață de transfer termic și evită zonele stagnante care pot cauza colmatări.

În timp ce turbulențele de debit ridicat dintre plăci duc la un transfer mai mare al căldurii, consecința este căderea de presiune. Inginerii noștri de proiectare termică vă pot ajuta să proiectați și să selectați modelul și configurația potrivite pentru aplicația dvs., astfel încât să ofere performanțe termice maxime cu o cădere de presiune minimă.

Tipuri de plăci speciale

Schimbătoare de căldură cu plăci și garnituri cu perete dublu

Proiectate pentru utilizare cu lichide care nu pot fi amestecate. Împiedică contactul cu lichidul din celălalt circuit.

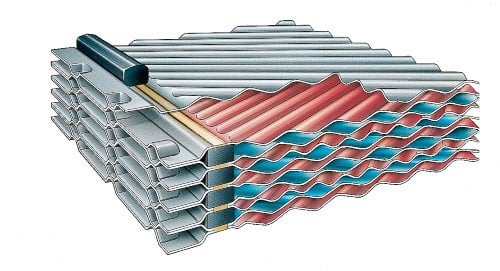

Plăci WideGap

Ideale pentru fluidele care conțin fibre sau particule grosiere. Concepute pentru a elimina depunerea solidelor în zona de intrare.

Aflați mai multe despre schimbătoarele de căldură cu plăci WideGap

Zona de distribuție

Zona de distribuție a plăcii asigură un flux al fluidului uniform, pe întreaga placă, pentru a maximiza capacitatea de transfer de căldură. O distribuție optimizată a curgerii fluidului reduce, de asemenea, colmatarea și zonele inegale de temperatură, menținând nivelurile de performanță ridicate în timp, fără pierderi de energie inutile, costuri de întreținere sau opriri neplanificate.

Garniturile sunt componente cheie în performanța schimbătorului de căldură. Proiectăm garnitura și placa ca pe o unitate comună pentru a asigura o etanșare optimizată. Fiecare este adaptată la sarcina schimbătorului de căldură. Profilul corect, lățimea, grosimea și tipul și compusul de polimer fac diferența în evitarea riscului de scurgeri premature sau deteriorare a garniturii sau plăcii. Avantajele dvs. sunt durata de funcționare prelungită a garniturii, timpul de oprire mai mic și costurile de întreținere mai mici.
