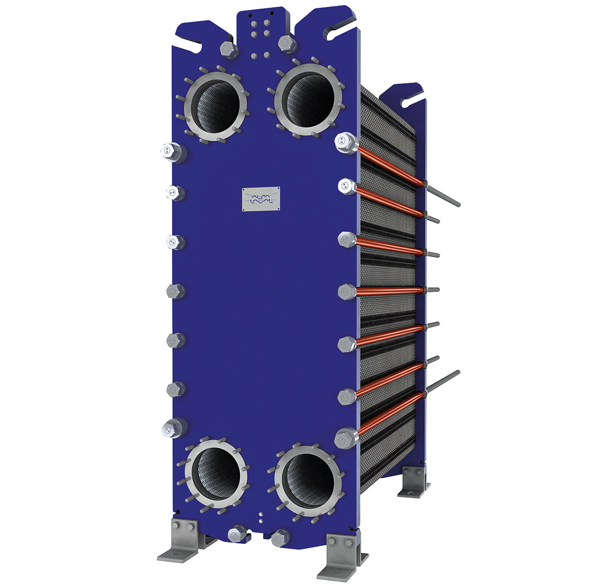

Schimbătoare de căldură cu plăci WideGap
Schimbătoarele de căldură cu plăci și garnituri WideGap sunt proiectate pentru fluide fibroase și pentru fluide care conțin particule grosiere. Spațiile largi dintre plăci permit fibrelor și particulelor să treacă ușor prin schimbătorul de căldură cu înfundare minimă.
Ele pot fi configurate cu canale late-late sau late-înguste, ceea ce face ca unitățile să fie ideale pentru încălzire, răcire și schimburi de sarcini. Designul neted al portului asigură că fibrele nu se blochează la intrare.
Aplicații:
- Zahăr
- Bioetanol
- Celuloză și hârtie
- Petrochimice
- Condensatoare pentru recuperarea căldurii
Beneficii
Schimbătoarele de căldură WideGap au o eficiență termică mult mai mare și o geometrie de curgere mai bună decât o alternativă convențională, cum ar fi schimbătoarele de căldură shell-and-tube, ceea ce duce la beneficii precum:

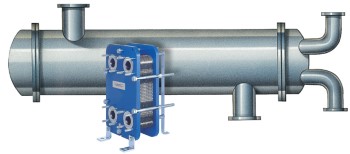

- Dimensiune compactă - ocupă doar 20% din spațiul podelei și este cu aproximativ 80% mai ușor atunci când este umplut cu mediu de proces
- Recuperare mai bună a căldurii - datorită fluxului în contra-curent al WideGap, acesta poate încălzi fluxul rece la o temperatură foarte apropiată de cea a fluxului cald care intră
- Producție crescută - intervalele de service sunt mai lungi deoarece ancrasarea este minimizată
- Flexibil - optimizează cu ușurință performanța prin reconfigurarea plăcilor pentru a se potrivi noilor condiții de funcționare
Poveste de succes

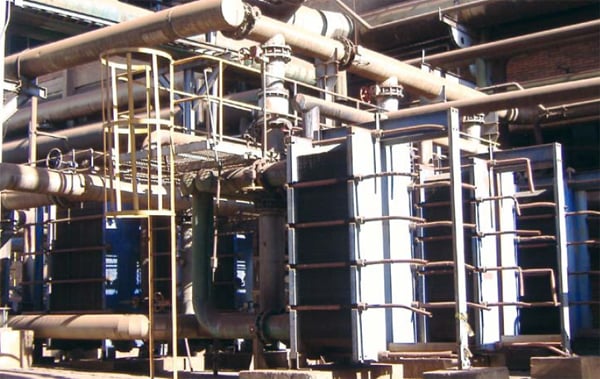

SantelisaVale a înlocuit 15 unități ineficiente shell-and-tube cu șase schimbătoare de căldură cu plăci Alfa Laval WideGap. WideGaps recuperează căldura din două fluxuri de proces și o utilizează pentru a preîncălzi mixul de suc. Restructurarea a dus la o reducere a consumului de abur cu 40-50%. Excesul de abur este folosit acum pentru generarea de energie electrică.

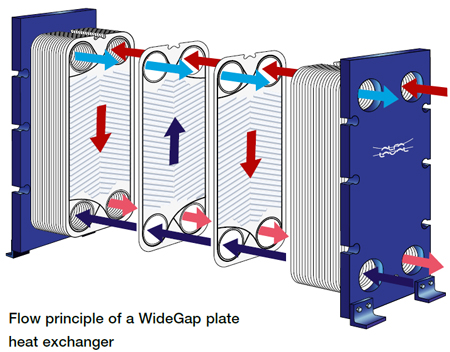

Cum funcționează WideGap
Zona de transfer de căldură a unui schimbător de căldură cu plăci și batiu de reglare a temperaturii constă dintr-o serie de plăci ondulate, asamblate între batiu și plăcile de presiune, care păstrează presiunea de proiectare. Etanșarea dintre plăci este realizată din garnituri. Pentru cea mai mare performanță termică și pentru a permite o temperatură de acces apropiată, fluidele circulă în mod normal contra-curent prin schimbătorul de căldură. Schimbătorul de căldură WideGap este conceput pentru a gestiona fluide fibroase, fluide foarte vâscoase și fluide care conțin particule grosiere. Datorită modelului plăcii și proiectării adâncimii de presare, aceste fluide curg ușor prin schimbătorul de căldură.
Turbulența de curgere mare între plăci are ca rezultat un transfer de căldură mai mare; totuși, consecința este căderea presiunii. Inginerii noștri de proiectare termică vă pot ajuta să proiectați și să selectați modelul și configurația potrivite pentru nevoile aplicației dvs., oferind în același timp performanță termică maximă și minimizând căderea de presiune.
Configurații
Schimbătorul de căldură WideGap poate fi configurat în mai multe moduri. Canalele pot avea fie un decalaj larg/larg, fie un decalaj larg/îngust cu diferite goluri între canale. Schimbătoarele de căldură WideGap sunt de obicei configurate ca treceri multiple pentru a asigura suficientă turbulență. Imaginile de mai jos prezintă vederi în secțiunea transversală a celor două configurații diferite de pachet de plăci.

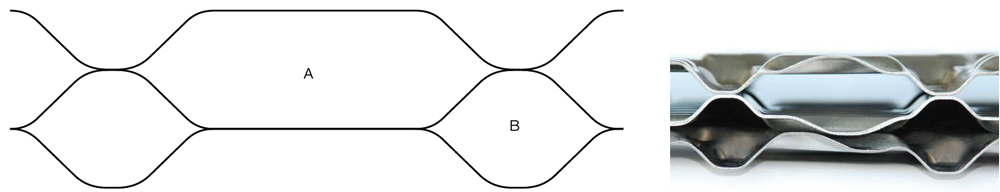

WideGap cu o singură parte
Un canal extra lat pentru canalul fibros/murdar (A) și un canal pentru fluidul non-fibros (B).

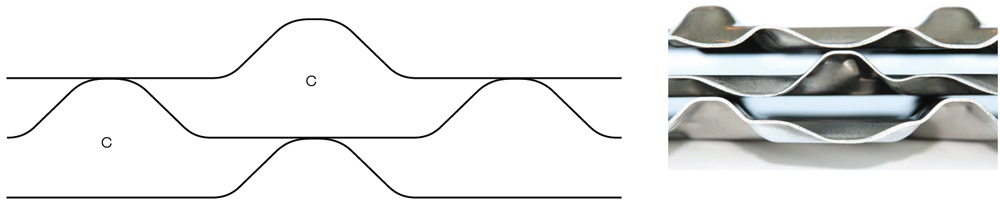

WideGap cu două părți
Două canale largi pentru fluide fibroase/murdare (C).
Caracteristici care contează
Este important să înțelegeți că nu toate schimbătoarele de căldură cu plăci și garnituri sunt la fel. Caracteristicile evidențiate mai jos sunt componente importante de căutat într-un GPHE și, atunci când sunt combinate, aceste caracteristici oferă beneficii extinse, cum ar fi costul total redus de proprietate, eficiență mai mare și siguranță sporită a personalului.
Garnitură ClipGrip
Ce este?
O garnitură fără adeziv, cu o aliniere superioară, care asigură o etanșare perfectă și o întreținere fără probleme. Fixarea pe placă este îmbunătățită prin existența a cinci puncte de fixare.
Riscuri cu alte modele
Alte modele de garnituri, cum ar fi garniturile cu aplicare rapidă, au un singur punct de fixare pe placă. Dacă se pierde acest punct, nu există nicio funcție de fixare a garniturii.
Adeziv pentru garnituri
Ce este?
Adezivul dintre garnitură și placa metalică asigură lipirea de înaltă calitate pentru cele mai dure condiții de funcționare și de funcționare. Un adeziv epoxidic bicomponent, întărit la cuptor, care poate fi îndepărtat de pe plăci numai prin tratament special, va menține garnitura pe placă în timpul curățării.
Riscuri cu alte modele
Garniturile atașate pe o placă cu adeziv de cauciuc, întărite la cuptor sau nu, nu realizează o legătură suficient de puternică, ceea ce poate duce la căderea garniturilor în timpul curățării, când temperatura devine critică sau când fluidele agresive fac garniturile să se umfle.
Rola plăcii de presiune
Ce este?
Placa de presiune trebuie să fie ușor de mutat și de alunecat de-a lungul barei de transport pentru a avea acces la pachetul de plăci. Cea mai comună soluție este o rolă deasupra barei de transport, ceea ce o face mai ușoară și mai puțin consumatoare de timp pentru efectuarea service-ului. Rola trebuie să fie făcută din metal pentru a putea suporta greutatea plăcii de presiune.
Riscuri cu alte modele
Soluția mecanică a rolei poate fi mai mult sau mai puțin robustă. Riscul este o placă de presiune care este blocată și imposibil de mutat atunci când este timpul să efectuați service-ul.
Cutie de rulmenți
Ce este?
Un dispozitiv între capul șurubului de strângere și placa cadrului care reduce forțele de frecare și facilitează service-ul.
Riscuri cu alte modele
Deschiderea și închiderea PHE fără cutii de rulmenți necesită mult timp și crește riscul de deteriorare a vopselei, care poate duce la coroziune.
Alinierea în cinci puncte
Ce este?
Menține plăcile aliniate în timpul închiderii schimbătorului de căldură cu plăci, ceea ce facilitează service-ul.
Riscuri cu alte modele
Multe sisteme de aliniere nu închid spațiul vertical dintre bara de transport și placă, ceea ce duce la pachete de plăci ondulate cu probleme de scurgere.
Întreținerea schimbătoarelor de căldură
Schimbătoarele de căldură cu plăci au un rol esențial în majoritatea aplicațiilor. În cazul în care funcționează defectuos, se poate ajunge la o calitate mai scăzută a produsului, siguranță redusă și costuri mai mari de energie. Iar dacă se defectează, pot duce la timpi de nefuncționare costisitori și pierderi majore în producție. Acest lucru face să fie important să efectuați întreținerea – iar aceasta să fie făcută corect.
